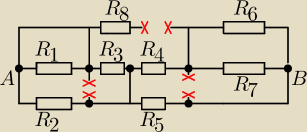

rezystancja zastepcza whoever: Mam obliczyć R_z tego z zacisków AB. Tam gdzie zaznaczyłem na czerwono to jest przerwa. Może ktoś sprawdzić? Przez R₁ prąd nie płynie bo jest zwarcie(początek i koniec to ten sam punkt), więc przy obliczeniach go pomijam. Rezystor R₈ również pomijam bo znajduje się w gałęzi, w której jest przerwa, więc też tamtędy nie popłynie prąd. Wymazuje więc tę gałąź, jak i również dwie pozostałe gałęzie z przerwą.

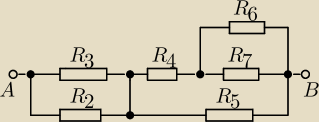

whoever: Otrzymuję coś takiego. No i o ile się wcześniej nie pomyliłem nigdzie to tu juz prosto: Najpierw R₂₃ (równoległe R₂ z R₃). Póżniej R₆₇ (równoległe R₆ z R₇), R₄₆₇ (szeregowe R₆₇ z R₄), następnie R₄₅₆₇ ( równoległe R₄₆₇ z R₅) i w końcu R_z jako R₂₃ + R₄₅₆₇. Może ktoś sprawdzić czy kolejnośc przekształceń i obliczeń jest poprawna?

daras: zgubiłeś R1

whoever: No mi sie zdaje ze przez niego prad nie plynie bo jest zwarcie to go pominalem
