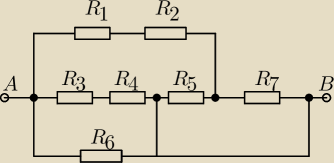

rezystancja To_Ja: R₁=8Ω R₂=7Ω R₃=14Ω R₄=6Ω R₅=R₆=R₇=10Ω W rozwiązaniu mam napisane, że przez R₅ nie płynie prąd bo jest zwarcie, ale niestety nie widzę dlaczego. Mógłby ktoś wyjaśnić?

daras: nie ma żadnego zwarcia

To_Ja: A jak teraz R_z policzyć? R₁₂ = 15Ω R₃₄ = 20Ω

	20*10
R346 =		≈ 6.67Ω
	20+10

No i teraz za bardzo nie wiem co dalej liczyć.

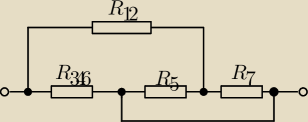

MQ: Teraz widać?

To_Ja: Tak, teraz jasne. Dzięki

To_Ja: Tylko nie wiem, czy w innym podobnym przykładzie sam byłbym w stanie przerysować układ do bardziej przystępnej postaci

Michał: R12 = 15Ω R34 = 20Ω 20*10 R346 = ≈ 6.67Ω 20+10 i się liczy już samemu

To_Ja: Michał no chyba nie liczy się samo bo do tego momentu to i ja zrobiłem, wtedy otrzymujemy coś takiego jak na tym rysunku( o ile dobrze rozumiem). Ale bez przekształcenie które zrobił MQ nadal nie za wiele widze co dalej. MQ mógłbyś opisac trochę dlaczego akurat tak to wygląda po uproszczeniu?

LM: Wyjaśnię to tak: na pierwszym rysunku jest za dużo drutu dane i dlatego tak zagmatwanie to wygląda . Krótko mówiąc tam gdzie jest sam drut to zawsze można zrobić z tego jeden punkt. Brak oporu − brak spadku napięcia. Tak więc punkt B to ten sam punkt co punkt między R4 i R5 i ten sam punkt co wyjście R6.

MQ: Punkt między R4 a R5 to to samo, co B. Mamy więc gałązie (idąc od dołu): 1. A połączone z B przez R6 2. A połączone z B przez R3 i R4 3. A połączone z punktem pomiędzy R5 i R7 przez R1 iR2. Tam gałęzie rozdzielają się równolegle na R5 i R7 i łaczą z B.
