rezystancja zastępcza 123: Bloczki oznaczają rezystory/oporniki. Jak wyznaczyć rezystancję zastępczą tego układu?

+-: np. tak zamieniasz trójkąt 134 lub 235 na gwiazdę i dalej w miarę prosty układ połączenia szeregowe i równoległe Uwaga! jeśli podane są wartości to spawdzamy najpierw czy mostek z 1245 jest w równowadze jeśli tak to R₃ można "wyciąć" gdyż nie płynie przez niego prąd co radykalnie upraszcza obliczenia

123: Wielkie dzięki za pomoc. Mam jeszcze pytania: Czy da się to zrobić bez przekształcenia gwiazda−trójkąt? Czy jeśli mam gdzieś w obwodzie taką sytuację to traktuję jakby tego opornika nie było?

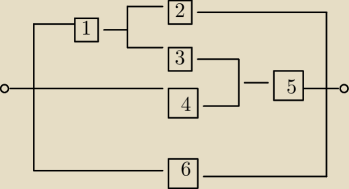

123: Czy w takim przypadku ignoruję rozgałęzienie zawierające oporniki 1,2,3?

+-: można są różne metody, ale w tym konkretnym zadaniu to wydaje się najprostrze nie rozumiem do końca o co chodzi >>Czy jeśli mam gdzieś w obwodzie taką sytuację to traktuję jakby tego opornika nie było?<< jeśli można z układu wyodrębnić taki dwójnik jak ten pierwszy rysunek i mostek będzie w równowadze czyli R1*R5=R2*R4 to R3 nie ma wpływu na oporność zastępczą wg rys jeżeli patrzymy na oporność zastępczą od lewego i prawego doprowdzenia to przez 123 nie płynie prąd
