elektromagnetyzm Kasia: Prostokątna ramka wykonana z miedzianych drutów o oporze właściwym 1,7*10⁻8 Ωm i polu przekroju 5mm² porusza się ruchem jednostajnym z prędkością równoległą do krótszego boku ramki. Boki ramki mają długości a=25cm i b =50cm.Oblicz natężenie prądu, który popłynie w ramce podczas wsuwania i wysuwania ramki z obszaru pola, i wskaż kierunek tego prądu w obu przypadkach. Ma wyjść 4A.

	op.wł.*b
Wzór to I=BbvR i R=		prawda?
	S

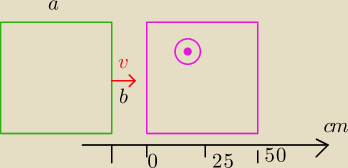

Ale z tego mi nie wychodzi dobry wynik, proszę o wytłumaczenie −−− I jeszcze do tego zadania: narysuj wykres *zależności strumienia objętego przez ramkę od położenia jej prawego boku *siły elektromotorycznej indukowanej w ramce od położenia jej prawego boku *siły elektromotorycznej od czasu w chwili t=0 prawy bok ramki znajduje się na granicy jednorodnego pola magnetycznego i porusza się z prędkością o wartości 0,2 m/s (na rysunku wyszła mi ramka kwadratowa, ale wiadomo, że a ma być krótsze; jest oddalona o 10 cm od pola, pole zajmuje 50 cm, oś jest do 80 cm).

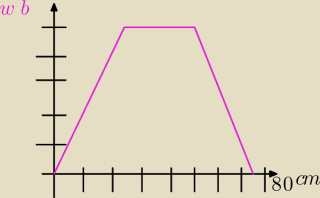

Kasia: Tutaj dodam te wykresy, proszę o powiedzenie czy dobrze je zrobiłam. zależność strumienia objętego przez ramkę od położenia jej prawego boku Wyszło mi tak dla 10 cm −> 0,01 Wb dla 20 cm −> 0,02 Wb dla 25 cm −> 0,025 Wb dla 50 cm −> 0,025 Wb później spada analogicznie dla 75 cm −> 0 Wb Nie wiem czy dobrze to obliczyłam.

Kasia: siły elektromotorycznej indukowanej w ramce od położenia jej prawego boku wyszło mi najpierw −0,02 V, potem 0 V, potem 0,02 V

Kasia: *siły elektromotorycznej od czasu wyszło mi tak: od 0s do 1,25 s −> −0,02 V od 1,25 s do 2,5 s −> 0V od 2,5 s do 3,75 s −> 0,02 V

Kasia: I zdaje sobie sprawę, że pewnie mam źle te wykresy. Proszę szczególnie o pomoc z tym. Oblicz natężenie prądu, który popłynie w ramce podczas wsuwania i wysuwania ramki z obszaru pola, i wskaż kierunek tego prądu w obu przypadkach ale i o ewentualną korekcję wykresów. Ja naprawdę tego nie ogarniam
