reaktancja kondensatora Frost: Witam, mam pytanie, − przy reaktancji kondensatora piszemy tylko wtedy gdy wstawiamy wartość do równania tak? Jak mamy np X_c=50 to w równaniu będzie −50j?

daras: w jakim r−niu

Frost: już zrobiłem to, jak obliczam admitancje wzajemne węzłów i mam kondensator pomiędzy węzłami to

	1
wartość wynosi −		i do równania wstawiam z przeciwnym znakiem?
	Xcj

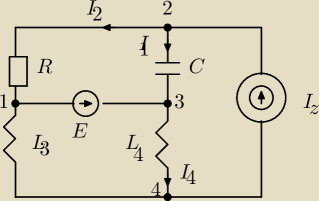

Frost: Wszystkie dane to liczby zespolone ( nie podkreślałem na rysunku) E=10V I_z=1A X_L3=X_c=5Ω X_L4=10Ω Uziemiam węzeł 1. Dobrze ułożyłem układ?

	1		1		1
(		+		j)V2−		j*V3=1
	5		5		5

1		1		1
	j*V3−		j*V2+		j*V4=0
10		5		10

−3		1
	j*V4+		j*V3=−1
10		10

Siedze nad tym już 3 godziny, rozwiązuje ten układ ale za każdym razem inna odp mi wychodzi i to na dodatek błędna więc może w układzie jest coś nie tak...

Frost: Zrobione

korki_fizyka@tlen.pl: czasem trzeba się z zadaniem przespać
