metoda potencjałów węzłowych Kappa: Siemka Potrzebuje pomocy przy rozwiązywaniu układów metodą potencjałów węzłowych. Mógłby ktoś sprawdzić to i napisać równania co do natężenia w gałęziach >? Sorry że zdjęciem ale nie wiem jakbym to mógł zapisać inaczej http://imgur.com/xWbgWeN

daras: sorry ale wzrok już nie ten , poza tym jak się strzela foto, to trzeba sprawdzić czy ostro wyszło u samej góry są przyciski: α, β, γ, δ, π,...a na samym końcu jest rysuję − radzę to wcisnąć

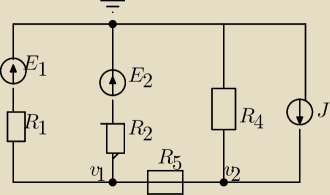

Kappa: E1=48 E2=24 J=6 R1=R2=R5=8 R4=4 Obliczyłem potencjały V1 i V2 które wyszły mi V1= −12 a V2= 9 . Teraz nie wiem jak obliczyć prądy w gałęziach.

+-: Tam jest drobny błąd rachunkowy, powinno być V₁=−21 Skoro na jednej końcówce R₅ jest potencjał 9V a na drugiej −21V, to napięcie U_R5=? czyli prąd przez niego płynący wynosi ?

Kappa: Jeżeli prąd płynąłby od V2 do V1 to I5=9−(−21)/8 ?

Kappa: I2=v1−0−E2/R2 I1=V1−0−E1/R1 I4=V2−0/R4 A przez gałąź z J plynie prąd ? Bo widziałem na przykłdach że nie był wogóle zaznaczany ani liczony

+-: J jest źródłem prądowym o wydajności 6A, a więc taki prąd tam płynie, w zapisie wypadałoby korzystać z nawiasów.

Kappa: Czyli te równania są dobrze ? I2=(v1−0−E2)/R2 I1=(V1−0−E1)/R1 I4=(V2−0)/R4 Licząc teraz wszystkie prądy wpływające do węzła powinny się one równać wypływającym ?

+-: Tak
