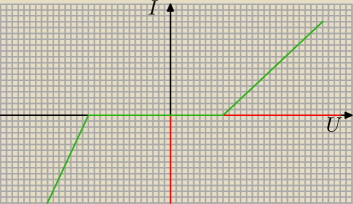

diody, wykres Kasia: Muszę narysować obwód składający się z oporników, idealnych źródeł i idealnej diody. Natęzenie podane w mA a napięcie w V. Z zielonego wykresu da sie odczytać punkty (−6,−6) (−4,0) (2,0) i (6,4). Przy ziellonej liny myślałam o obwodzie z dwoma opornikami, dwoma źródłami prądu i diodą, tylko w jakiej konfiguracji, żeby działało?

+-: Nie miałem pod ręką krzyżówki, więc narysowałem j/w, trzeba przeliczyć.Na jednej diodzie jest to nie do wykonania.

Kasia: ten wykres odnosi zie do zielonej czy czrwonej?

+-: Gdybyś miała podstawową wiedzę z elektroniki to potrafiłabyś przeanalizować pracę tego prostego układu i wiedziałabyś "czerwony, zielony". Z kolei wiedza z elektrotechniki mówi nie może być tak, że na rezystorze jest spadek napięcia, a jednocześnie nie płynie przez niego prąd (na wykresie prąd płynie powyżej określonych wartości napięcia). Na schemacie jest błąd wynikający z niedokończonego oznakowania, powinno być zamiast U oznaczone jako U_wyj, natomiast U = U_wej, i oczywiście jest "zielone"
