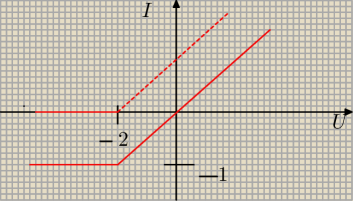

Rysowanie wykresu U\I Kasia: Należy narysować obwód składający się z oporników, źródła prądu i diody, aby wykres załączony był poprawny. Od czego tu powinnam zacząć?

qwark: a od czego chcesz byle skończyć w tym samym miejscu

+-: podaj całą treść

Kasia: To jest cala tresc. Musze narysować obwod z diodą, źródłem prądu(napieciowym lub natezeniowym) i ew. Opornikiem tal aby wykres odpowiadal temu obwodowi

Kasia: Jeden obwod dla linii ciaglej i jeden dla przerywanej

+-: Czy ten wykres ma osie oznaczone zgodnie z zadaniem. Wartości prądu i napięcia w jakich jednostkach. Czy wykres ma dotyczyć spadku napięcia i prądu na jednym elemencie.

Kasia: Osie oznaczone zgodnie, w Amperach i Voltach. Nie, dotyczy spadku na dwóch elementach, jedna lonia przerywana, druga ciagla

+-: Dla linii ciągłej np: Taki wykres otrzyma się na oscyloskopie gdy U zostanie podłączone do odchylania poziomego natomiast pionowe do rezystora R₁ gdzie spadek napięcia na nim odzwierciedla prąd Przyjmując spadek na diodzie 0,7V wartość R₁= 0,7Ω, a R₂=1,3Ω napięcie źródła szczytowe patrząc na ten wykres 5V. Układ byłby zasilany np. z generatora przebiegu sinusoidalnego. Układ można zasilić również z np. podwójnego źródła napięcia stałego +− z wyprowadzonym środkiem i regulacją poprzez opornicę suwakową w układzie potencjometrycznym, oczywiście U będzie mierzył woltomierz , a I amperomierz, a potencjometrem będzie zmieniane U i odczytywany prąd .

Kasia: Super dzięki Dla przerywanej zrobiłam już sama

+-: Jestem ciekaw jak, można to zobaczyć.

qwark: raczej podali ci rozwiązanie na tacy : http://fizyczny.net/viewtopic.php?t=40523

Kasia: post został dodany dopieo dziś, więc raczej nie

qwark: i dzisiaj też obwieściłaś nam dobrą nowinę

Kasia: każdy ma swoją prawdę
