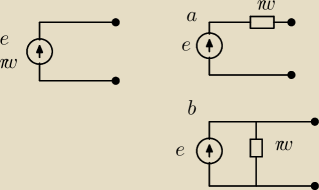

Jak "wpisać" rezystor wewnętrzny źródła napięciowego / pradowego fizykon: Witam, dzisiaj pisałem test, w którym było zadanie obliczyć pewne niewiadome. Mam dany (jakiś wymyślony schemat)(patrz rys.) Jak "wpisać" tą rezystancję wewnętrzną − tak jak na rys A czy B? To jest źródło napięciowe, tak?

Ada: Na rezystancji źródła napięcia masz obserwować spadek (!) napięcia. Na rezystancji źródła prądu masz obserwować spadek natężenia prądu. Czyli w pierwszym przypadku obserwujesz spadek napięcia Czy w drugim przypadku, jakby się wykreśliło opornik dodany, to czy zmieniłoby się napięcie obserwowalne na "reszcie" obwodu

+-: Napięcie na źródle prądowym określa jego R_w, włączone równolegle, bez R_w i bez obciążenia napięcie wyniesie ∞. Prąd zwarciowy na źródle napięciowym określa jego R_w, włączone szeregowo, bez R_w prąd zwarciowy wyniesie ∞ . Oba te źródła bez R_w są źródłami idealnymi nie istniejącymi w rzeczywistości, ale dla celów obliczeniowych często stosowane.
