Oblicz rezystancję zastępczą fizykon: Znajdź rezystancję zastępczą. (proszę operować na R) − w punktach AB oraz CD. Czy r10, r11 mogę usunąć? Czy powyżej tych rezystorów nie jest czasem zwarcie? To samo z r6, r7.

Ada: Nie powinno być z tego jak ja to rozumiem, to tam nic nie płynie przez te puste linie (takich linii możesz sobie dorysowywać ile chcesz), bo z tego co rozumiem zakładasz, że działają ci w układzie prawa Kirchoffa i wtedy oba węzły można połączyć. Ale nie jestem najlepsza z elektroniki Wydaje mi się, że tu jest potrzebne przejście gwiazda − trójkąt. Ale może jest jakiś sprytny sposób

fizykon: Dokładniej jak / co rozwiązać?

+-: Te linie to są "zwarcia" rezystancje 0Ω i można usunąć rezystory jak piszesz. Czy to ma być rozwiązane ogólnie to przekształcenie trójkąt gwiazda będzie pomocne, przy podanych wartościach należy sprawdzić czy ten układ mostkowy nie jest w równowadze co by spowodowało, że przez R₃, R₄,R₅,R₈,R₉ prąd nie będzie płynął i można je pominąć .

fizykon: A w jaki sposób się sprawdza czy jest w równowadze?

fizykon: Po prostu spr. różnice napięć?

fizykon: A to nie jest może tak, że R3, R4,R5,R8,R9 bez względu na wartości też się usuwa? No bo jest prosta droga − kolejen zwarcie − ten sam powód co usunąłem r10, r11, 16, 17?

Ada: No to już na pewno nie. Musiałbyś mieć taki sam spadek napięcia, żeby wywalić rezystor (bo opcji zwarcie tu nie ma)

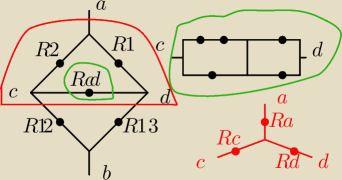

+-: Te kropki dla uproszczenia rysowania symbolizują opory.Tak wygląda układ zastępczy dostosowany do łatwiejszego liczenia., Należy obliczyć jego wartość co jest stosunkowo proste następnie fragment obwodu R₁ R₂ R_cd zamienić na gwiazdę. Jeżeli rozpisze się bez oznaczeń zastępczych np. R_a, to wyjdzie ładny tasiemiec. Wprowadzanie jakichś zwarć powoduje zmianę warunków zadania staje się on innym obwodem niż w zadaniu (choć oczywiście punkty ekwipotencjalne można zewrzeć nie zmieniając warunków).Opory które podałem można pominąć w obliczeniach przy równowadze mostka bo przez nie prąd nie płynie Mostek jest w równowadze jeśli iloczyny przeciwległych oporności są równe. W tym wypadku R₁*R₁₂=R₂*R₁₃.
