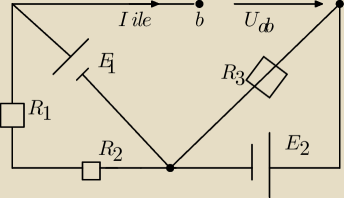

Dwa źródła, rozgałezienia, rezystory - prawo Ohma. XYZ: rysunekObliczyć zaznaczony prąd i napięcie. E1 = 5V, E2 = 3V, R1 = 3, R2= 7 i R=3 6 omów. Głównie interesuje mnie jak przebiega (idzie, zachowuje się) prąd gdy są dwa źródła? Prosiłbym raczej o jakieś wskazówki co do rozwiązania.
14 mar 22:22
XYZ: R3 = 6*
14 mar 22:52
physikē: Kierunki prądów zaznaczasz jak chcesz byle logicznieemotka tzn. spróbuj od "+" do "−" chociaż elektrony płyną i tak pod prąd drugie ogniwo ma większe SEM więc ono wymusi swój kierunek przepływu więc naturalnie będzie zaznaczyć go w kierunku przeciwnym do ruchu wskazówek zegara ale nawet jeśli skiepścisz go w jakiejś gałęzi to z rozwiązania układu równań Kirchhoffa dla poszczególnych oczek i węzłów wyjdzie ci najwyżej natężenie ujemne czyli zwrot przeciwny do tego, który przyjąłeś na schemacie kierunek krążenia po oczku też jest do twojej dyspozycji, mam nadzieję, że jesteś zaznajomiony z teoriąemotka więc do roboty !
15 mar 09:00
+-: jeżeli ten rysunek jest ok. to narysowane rezystory nie mają jakiegokolwiek wpływu na Uab=5−3=2V , jak również na zaznaczony prąd (rezystancja źródeł jest równa 0) natomiast prąd będzie zależał od obciążenia dołączonego do zacisków ab.
15 mar 19:24
