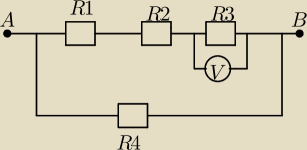

Prawa Kirchhoffa Licealistka: Jakie napięcie wskazuje woltomierz, jeżeli pomiędzy punkty A i B przyłożymy napięcie U=100 V? R1=R2=5 Ω R3=10Ω R4=40 Ω

c: Jak połączone są te rezestory?

Wiesia: Prędzej prawo Ohma: 3 rezystory połączone szeregowo dają nam R₁₂₃= 5+5+10=20Ω

	U
I=		=100/20=5A
	R

Napięcie na R₃ −> U₃=R₃*I₁₂₃ =10*5=50V Dla sprawdzenia (z prawa Kirchhoffa) Rezystancja zastępcza całego oczka :

1
	={1}{R123}+{1}{R4}=1/20+1/40
Rz

R_z=13,333Ω Prąd oczka: I=100/13,333=7,5A Prąd gałęzi z R4 z I prawa Kirchhoffa I₄=100/40=2,5A Czyli I₁₂₃+I₄=I => 5+2,5=7,5

daras:

	UR3
U3 =
	R1+R2+R3
