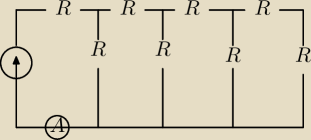

Obwód elektryczny Marian: Powyższy obwód jest zasilany przez dwa połączone równolegle ogniwa o SEM−7V i oporze r każde.Oblicz to r jeśli każde R=42Ω,a amperomierz wskazał 0,1A

korki_fizyka@tlen.pl: prawo Ohma I = {E_b}{R_z +r_b}

	7
0,2 =		stąd r =...policz sobie sam
	r   66,4+   2

korki_fizyka@tlen.pl:

	Eb
zapomniałem znaczka/ułamka I =
	Rz +rb

zresztą to samo masz tutaj: http://fizyka.pisz.pl/strona/218.html

+-: R_z=68Ω r=4Ω

daras: r ≈ 0,7 Ω

Andriej: +−:−to by było to korki−nie daj się synku spauperyzować i przyswój sobie nowy sposób obliczania oporu zastępczego dla obwodu .w którym wszystkie opory mają jednakowe wartości R(Na,masz ten link)

	∑nI
Rz=aR,gdzie a=
	I1

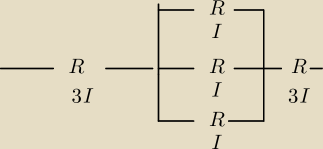

Legenda:∑nI−suma prądów w oczku sieci,I₁−maksymalny prąd na R Obejrzyj nową metodę na powyższym przykładzie:

	7
∑nI=3I+I+3I=7I,I1=3I,a=
	3

Sprawdź "starą prukwą"−którą niewątpliwie przyswoiłeś sobie!

	R		7
R+		+R=		R(to samo)
	3		3

daras−gorylu czy ci nie ...

korki_fizyka@o2.pl: źle jędrusiu, a nawet bardzo źle

+-: do Andriej czego dotyczy ten rysunek, bo przecież nie Marian 13 lis 2015 10:20
